产品详情：

1 特点

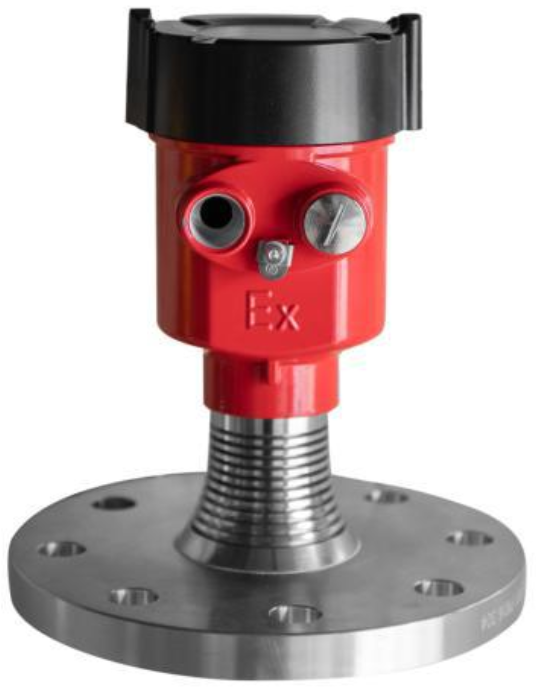

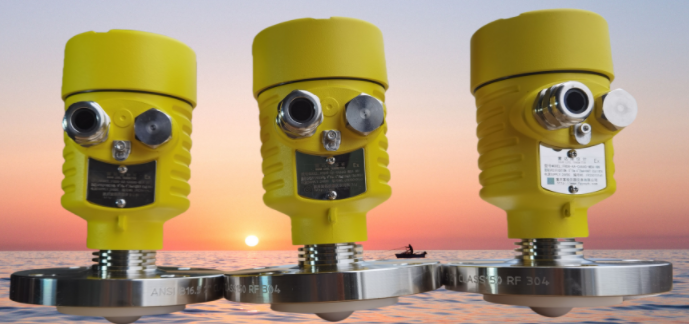

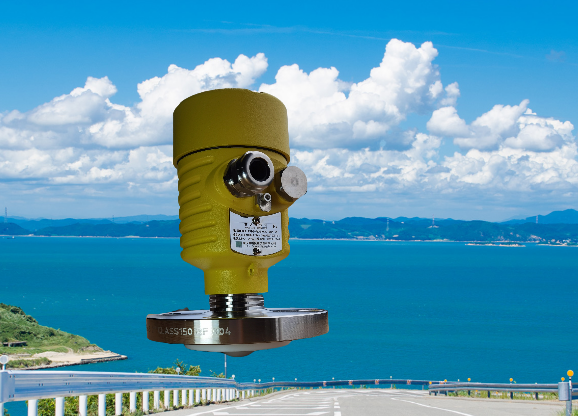

     80GHz雷达物位计，是指工作在76-81GHz的调频连续波(FMCW)雷达产品，相对于早期26G和6G雷达具有频率更高，波长更短，波束角更小，能量更加集中，受罐体和接管尺寸以及障碍物影响更小，测量精度更高，抗干扰能力更强等特点。支持四线制和两线制应用，量程可达120m。

产品主要优势如下：

n 基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。无惧蒸汽，粉尘对雷达回波的衰减；对反射特性很弱的低介电常数物质依然可以实现稳定的测量。

n 集成了丰富自适应算法，根据选定的测量物体的工况，程序会自动调整相应的算法。

n 5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。

n 最小3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷，更适合搅拌工况。

n 波长更短，在固体表面具有更好的反射特性，大大降低对万向法兰的依赖。

n 支持远程调试与远程升级，减少等待时间，提高工作效率。

n 支持手机蓝牙调试，方便现场人员维护。

通信与调试

在现场可以通过LCD进行仪表调试，也可以通过上位机软件在PC端进行调试。80GHz雷达物位计系列产品与PC之间可以通过以下方式进行通讯：

1、USB转RS485串口线（四线制）；

2、USB转TTL串口线（两线制）；

3、USB转Hart-modem（两线制）进行通信。

4、手机通过蓝牙调试，使现场调试更安全、方便。

5、4G网络，通过远程模块，进行远程调试。

2 技术规格

注^*：测量盲区与所选用的天线，待测物反射特性有关，实验室盲区测试以水面或者金属平板为依据。

3 结构尺寸

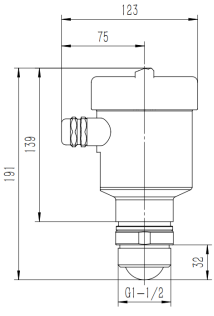

图3–1 3°波束角常温管螺纹连接结构尺寸示意图         图3–2 8°波束角常温管螺纹连接结构尺寸示意图

注：此款需配高温版电子模块                  注：此款需配高温版电子模块

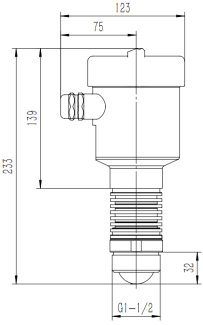

图3–3 3°波束角高温(-40~200℃)管螺纹连接示意图   图3–4 8°波束角高温(-40~200℃)管螺纹连接示意图

      注：万向法兰最小DN80

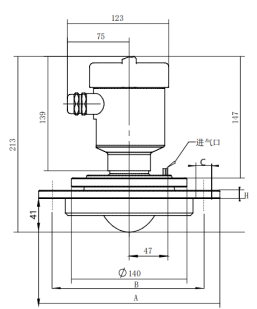

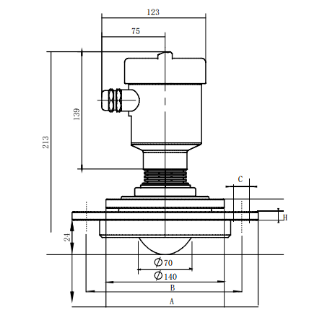

图3–5 3°波束角常温万向法兰结构示意图                图3–6 3°波束角高温(-40~200℃)万向法兰结构示意图

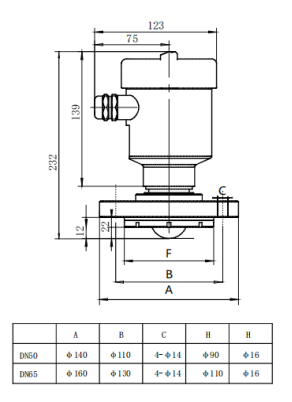

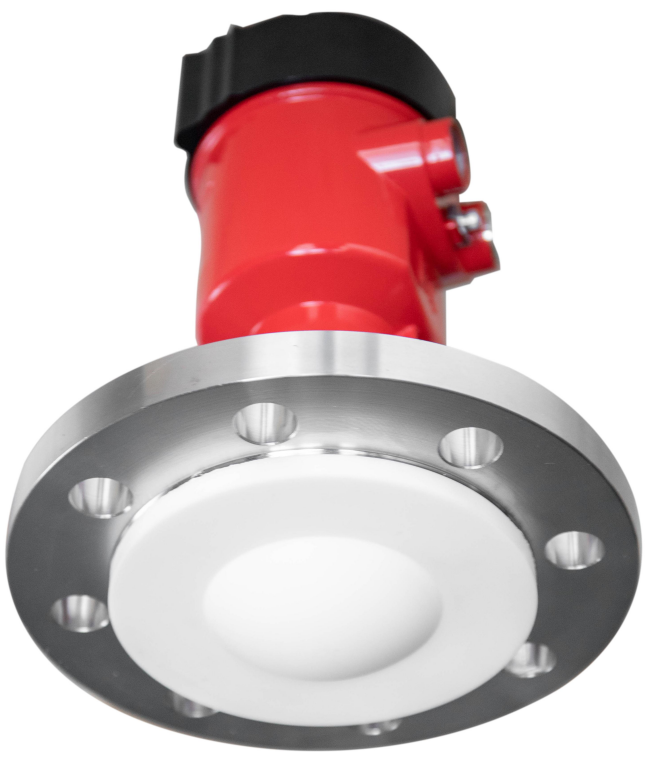

图3–7 3°波束角常温防腐法兰结构尺寸示意图       图3–8 8°波束角常温防腐法兰结构尺寸示意图

                                                                                                        注：此款DN50及DN65型需配高温版电子模块

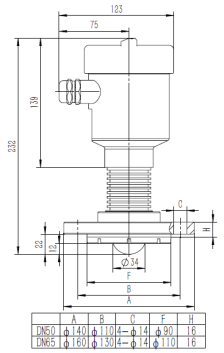

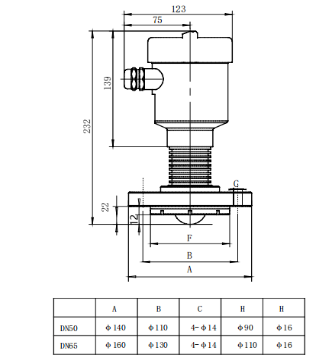

图3-9 3°波束角高温(-40~200℃)防腐法兰结构图     图3-10 8°波束角高温(-40~200℃)防腐法兰结构图

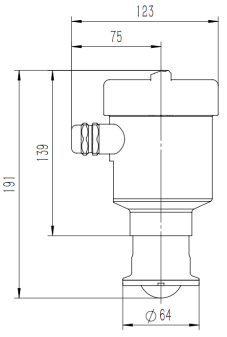

 图3–11卫生卡盘结构尺寸示意图             图3–12隔温法兰(-40~1000℃)结构尺寸示意图

4 接线与界面

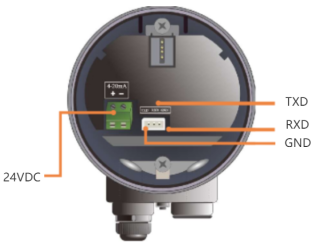

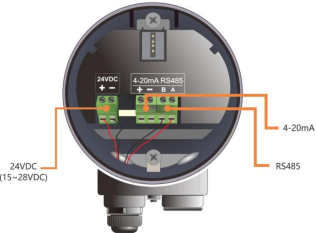

图4–1四线制产品接线图             图4–2 两四线制产品接线图

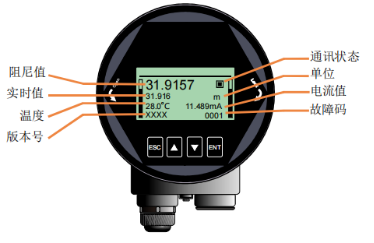

                    图4–3主界面示意

图4–4回波界面示意图                     图4–5设置界面示意图
