★功能概述

热电偶温度变送器是一种模块化结构的卡装式结构仪表，它将热电偶的热电势变化，转换为与其对应的温度成线性关系的4~20mADC(1~5VDC)隔离信号输出.采用电磁隔离技术,彻底消除输入信号中夹带的各种干扰信号，确保原有信号不失真。全部采用欧美原装进口电子元件，在十多年的实际应用过程中，不断升级，综合性能更加稳定，使用寿命更长，是一个非常可靠的产品。本安型热电偶温度变送器经过国家防爆机关检定认可,其本安防爆等级为Ex(ib)ⅡCT6.而且主要技术性能指标均优于国内的同类产品。

★主要技术指标

◆输 入:热电偶分度号 E,K,S,R,J,T,W

◆输入范围:≥3mVDC

◆输 出:4-20mADC或1-5VDC

◆输出阻抗:1~5V时,250Ω

4-20mA时,0-350

◆负载电阻:≤250Ω(4-20mADC输出时)

◆精 度: △V≥4mV时,±0.5%

2mV<△V<4mV时,±1.0%

1mV<△V<2mV时,±1.5%

△V: 热电偶输出的热电势

◆补偿电阻:Cu50

◆冷端补偿误差;≤1℃

◆共模干扰:50Hz时,<5mV

◆响应时间:<1s

◆隔 离:输入、输出、电源间相互隔离

◆最高允许电压:220VAC或DC(非本安侧)

◆最高开路电压:2VDC(本安侧)

◆最大短路电流:100mA(本安侧)

◆零点调整:ZERO电位器

◆量程调整:SPAN电位器

◆电 源:24VDC±10%

◆功 耗:<1.5W

◆环境温度:0-50℃

◆相对湿度:90%RH(不结露)

◆绝缘电阻:输入、输出端子间>100MΩ

◆绝缘强度:输入、输出端子间1000VDC/分钟

◆重 量:约150g

◆维 护:在安装配线状态下,仪表可以更换

◆本安防爆等级:Ex(ib)ⅡCT6

★外形尺寸: 26×84×80(宽×高×深)mm

★仪表安装：35mmDIN导轨式安装

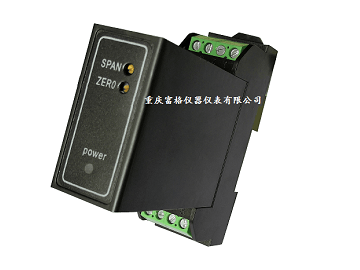

◆仪表实物照片
