产品详情：

★ 概述

      磁致伸缩液位计是近年来我司新开发出来的高科技新产品，采用了国际上新研制出来的磁致伸缩材料Fe-Gao合金作为波导管，大幅度提高了磁场灵敏度和居里温度以及抗干扰能力。磁浮球采用了迄今为止磁性最高的永磁材料，被誉为“磁王”的铁基稀土永磁合金(Nd-Fe-B),在高温下性能稳定，进一步提高了永久磁力,降低去磁影响。从而大幅度提高了它的精度和稳定性，能够在极其恶劣的环境下稳定正常工作，且不受温度、压力、介电常数影响。该液位计有多种安装方式，如顶装式、侧装式、底装式，也可以捆绑在磁翻板液位计外面进行高精度液位测量，直接在显示表头上灵活设定调试参数.可以装两个磁浮子,同时测量液位和界面,分别输出两个独立的4-20mA信号,同时具备HART通讯协议.该仪表由一个装有电子单元的外壳和传感器硬管(软管)组成，传感器的保护管有多种材质可供选择。可以满足工业现场液位测量要求,广泛应用于冶金、石油、化工、食品、制药等行业.

★ 工作原理

     磁致伸缩现象：一种铁磁物质(磁性材料)由于磁化状态的改变其物理尺寸在各方向都发生了变化，物体有热胀冷缩现象外，磁场和电场也会导致物体的物理尺寸发生伸长和缩短。铁磁物体在外磁性物质的磁场作用下，尤其明显发生了伸长和缩短。当去掉外磁场后，铁磁物体又恢复了原来的物理状态。这种现象称为磁致伸缩现象。

当CPU发出激励脉冲电流后，脉冲电流沿着波导管传递时，同时伴随产生一个垂直于波导管的激励磁场，并以光速沿波导管传递。当激励磁场与磁浮球(定位永久磁铁)产生的永久磁场相遇时，产生了瞬时扭力并在波导管上形成了一个脉冲性的机械弹性波。弹性波以约2838m/s沿着波导管两端方向传递，传向底部的弹性波被阻尼器吸收了。传向顶部弹性波穿过了线圈，由于磁通量的变化，线圈产生了微弱的电压信号，经过放大处理，CPU检测到了信号，通过激励脉冲发生时间与检测到的弹性波时间之差，就可以精确计算出液位和界面的距离，然后转换为4-20mA二线制标准信号或数字信号输出。

★ 特点

● 两线制、高精度，带HART协议;

● 兼有远程和本地调整零点和量程;

● 具有自诊断能力及故障输出报警功能;

● 带有非易失性存储器不怕断电丢失数据;

● 长期稳定性好、安装简便;

● 可同时测量液位、界面;

● 使用寿命长、免维护、运行成本低;

● 可选一体化防雷接线端子;

● 多功能LCD数字现场指示表;

● 整体防爆设计，带表盖锁紧防爆螺钉;

● 内部及外部双接地端子，便于现场接地;

● 外部挂牌孔设计，可挂工位号牌等;

● 表壳带接线端提示符。

★ 技术参数

测量范围：0.1～6m

精 确 度：±1mm或0.1%取较大值

分 辨 率：0.1mm

适用介质：与探头材料相兼容的液体

工作压力：≤4.0Mpa

工作温度：-40～85℃(-20～70℃带LCD表头)

介质温度：-40～100℃(高温型-40～200℃)

介质密度：0.5～2.0g/cm3

介质粘度：≤0.8Pa•S

稳 定 性：±0.1%FS/年

温度系数：在环境温度范围内均为0.1%/10℃

电源电压：24VDC

输出信号：4～20mADC二线制

最大负载：50×(电源电压-9)Ω

阻 尼：0～24s之间可调

死 区：上死区50mm;下死区50mm

电源影响：小于输出量程的0.005%/V

负载影响：供电电压恒定时，负载变化没有影响

湿度影响：0～95%相对湿度无影响

振动影响：对于l0g峰值，20～2000Hz条件下影响小于0.1%FS

外 壳：模压铸铝(外涂环氧树脂)

防护等级：探头IP68、表头IP65

防 爆：隔爆型：dⅡBT6;本安型：iaⅡCT6

现场指示：多功能LCD数字显示表

电气接口：M20×1.5

过程连接：DN50、DN80、DN100法兰或M20×1.5、G3/4"等螺纹或特殊定制

探杆材料：304、316L、PP、PVC、PTFE

浮子材料：304、316L、PP、PTFE

接 地：仪表外壳应与罐壁和大地良好连接

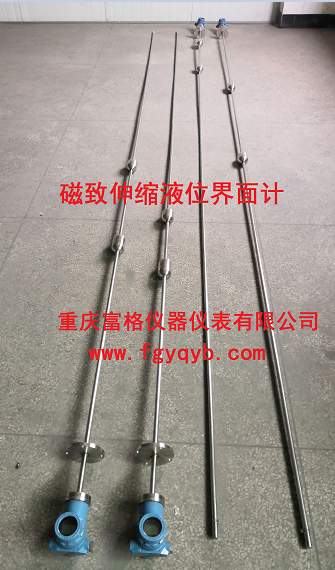

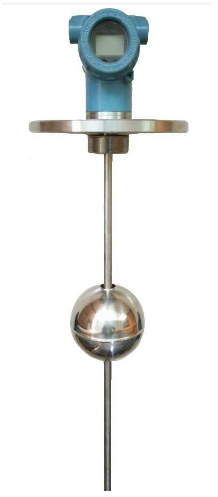

★ 产品实物图
